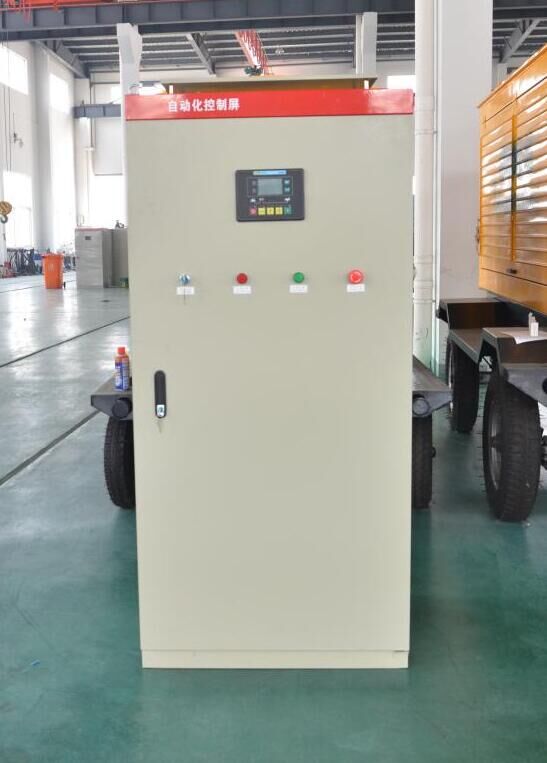

全自动负载切换屏（ATS)：
1.1、四极机械/电气联锁切换开关；
2.2、市电、发电、带载状态指示灯；
3.3、自动、手动选择掣；
4.4、屏体经酸洗、磷化、喷塑处理；
5.5、预留足够充间方便输入输出电缆；
6.6、自动切换时间，不超过7秒（可调）。
一、ATS系列转换开关柜在紧急、备用、可选备用电源应用场合，提供市电与市电或市电与发电机组电源的监控、发电机组起动和负载转换。ATS系列转换开关的额定电流是连续的，能应用于其铭牌额定参数以下的所有场合。转换开关控制器工作可靠、易于理解，配有LCD数据及状态显示和操作员控制按钮。控制器所有数据及各种延时值均可现场调节而无需使用服务工具。
ATS转换开关柜用于两路市电的转换
ATS转换开关柜实时监测两路市电的供电质量（此时控制器可分别设置为三种工作模式：一路主用、二路主用、无主用），一路或者二路主用时即自投自复），当主用线路断电或供电质量不能满足负载要求时，控制系统自动将负载转换到备用电源供电。当主用线路恢复正常时，控制系统自动将负载转换到主用线路供电。
无主用时（即自投不自复），当一路市电断电或者供电质量不能满足负载要求时，控制系统自动将负载转换到二路市电供电，只有当二路市电断电或者供电质量不能满足负载要求时，控制系统才会将负载转换到一路市电供电。 ATS转换开关柜用于市电和发电机组的转换 ATS转换开关柜实时监测市电供电质量，当市电断电或者供电质量不能满足负载要求时，控制系统自动发出起动发电机组信号，并将负载转换到发电机组供电。当市电恢复正常时，控制系统自动将负载转换到市电供电，并发出信号停止发电机组运行进入待机状态。机械和电气双重联锁配置，防止两路电源（市电1和市电2或者市电和发电机组）同时投入负载和控制线路短路。
二、晟瑞制造的市电、晟瑞机组自动切换系统功能：
该系统具有市电、机组两路电源自动切换供电的功能，主要实现市电与机组电源的自动切换。市电正常状态下，系统具有市电优先供电的功能，当市电失电时，系统能自动倒换之机组侧，由机组向负载自动供电；当市电恢复正常时，系统能自动倒换之市电侧，由市电向负载自动供电，具有市电优先供电功能。
根据发电机组与市电的数量不同，可分为：单机组与单市电的切换、单机组与双市电的切换、双机组与单市电的切换、双机组与双市电的切换。它们的功能如下：
1.A.单机组与单市电的切换：
参数显示功能：市电电压、发电机电压、负载电流。
状态显示功能：市电正常/故障、发电机运行/故障、市电／发电机带载。
手动控制功能：手动/自动/维修、发电机/市电带载。
自动控制功能：市电故障，延时确认（时间可调），发出起动机组指令，机组起动运行正常后，发电机带载；市电恢复，延时确认（时间可调），市电带载，机组空载运行3分钟（可调）后自动停机。
2.B.单机组与双市电的切换：
参数显示功能：一路市电电压、二路市电电压、发电机电压、负载电流。
状态显示功能：一路市电正常/故障、二路市电正常/故障、发电机运行/故障、一路市电/二路市电/发电机带载。
手动控制功能：手动/自动/维修、主/备用市电选择、发电机/一路市电/二路市电带载。
自动控制功能：主用市电故障，延时确认（时间可调），
3.C.双机组与单市电的切换：
参数显示功能：市电电压、一号发电机电压、二号发电机电压、负载电流。
状态显示功能：市电正常/故障、一号发电机运行/故障、二号发电机运行/故障、市电/一号发电机/二号发电机带载。
手动控制功能：手动/自动/维修、主/备用发电机选择、一号发电机/二号发电机/市电带载。
自动控制功能：市电故障，延时确认（时间可调），发出起动主用机组指令，主用机组起动运行正常后带载；如主用机组在起动或运行过程中发生故障，则自动起动备用机组，
4.D.双机组与双市电的切换：
参数显示功能：一路市电电压、二路市电电压、一号发电机电压、二号发电机电压、负载电流。
状态显示功能：一路市电正常/故障、二路市电正常/故障、一号发电机运行/故障、二号发电机运行/故障、一号发电机/二号发电机/一路市电/二路市电带载。
手动控制功能：手动/自动/维修、主/备用发电机选择、主/备手市电选择、一号发电机
